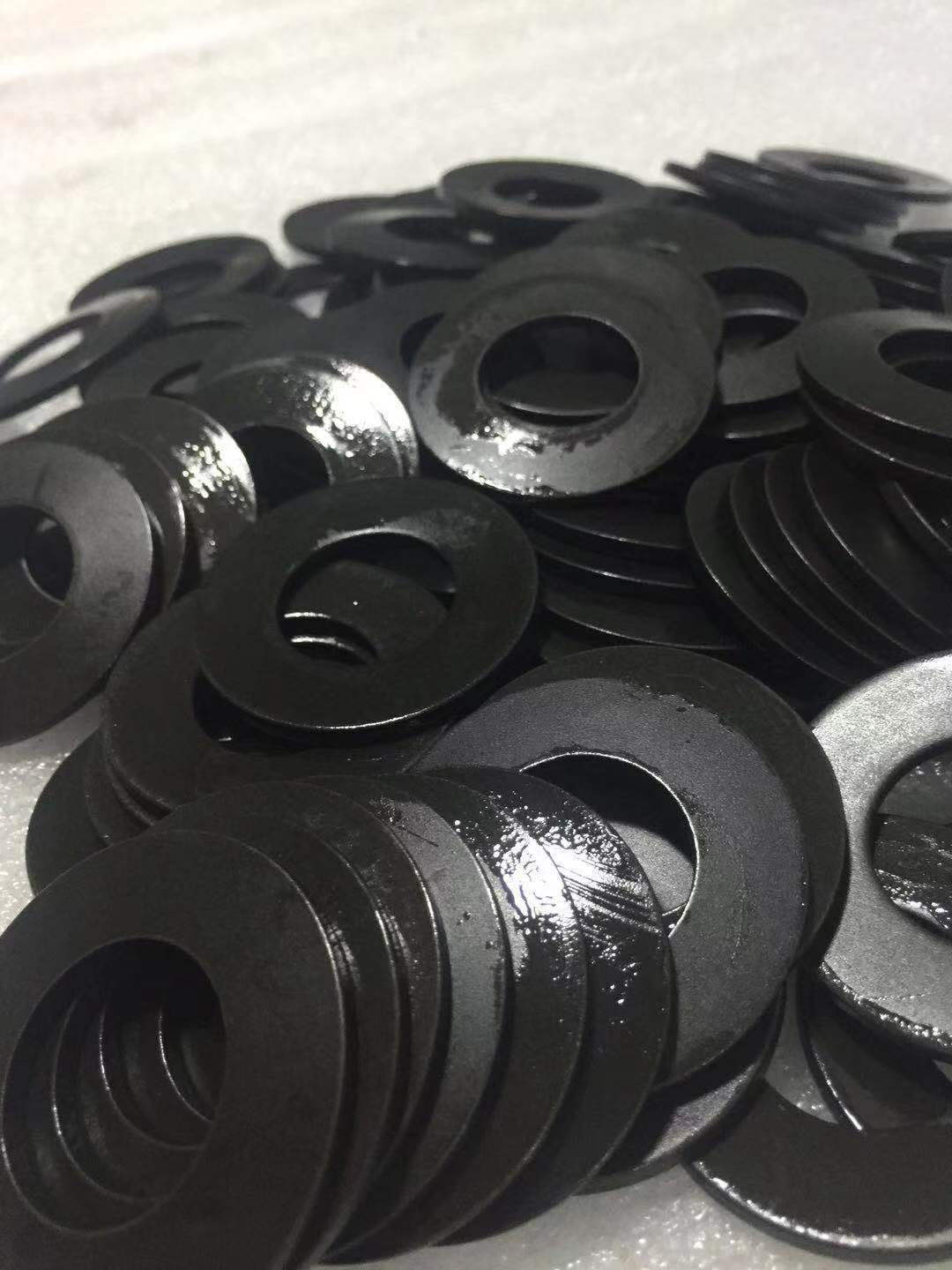

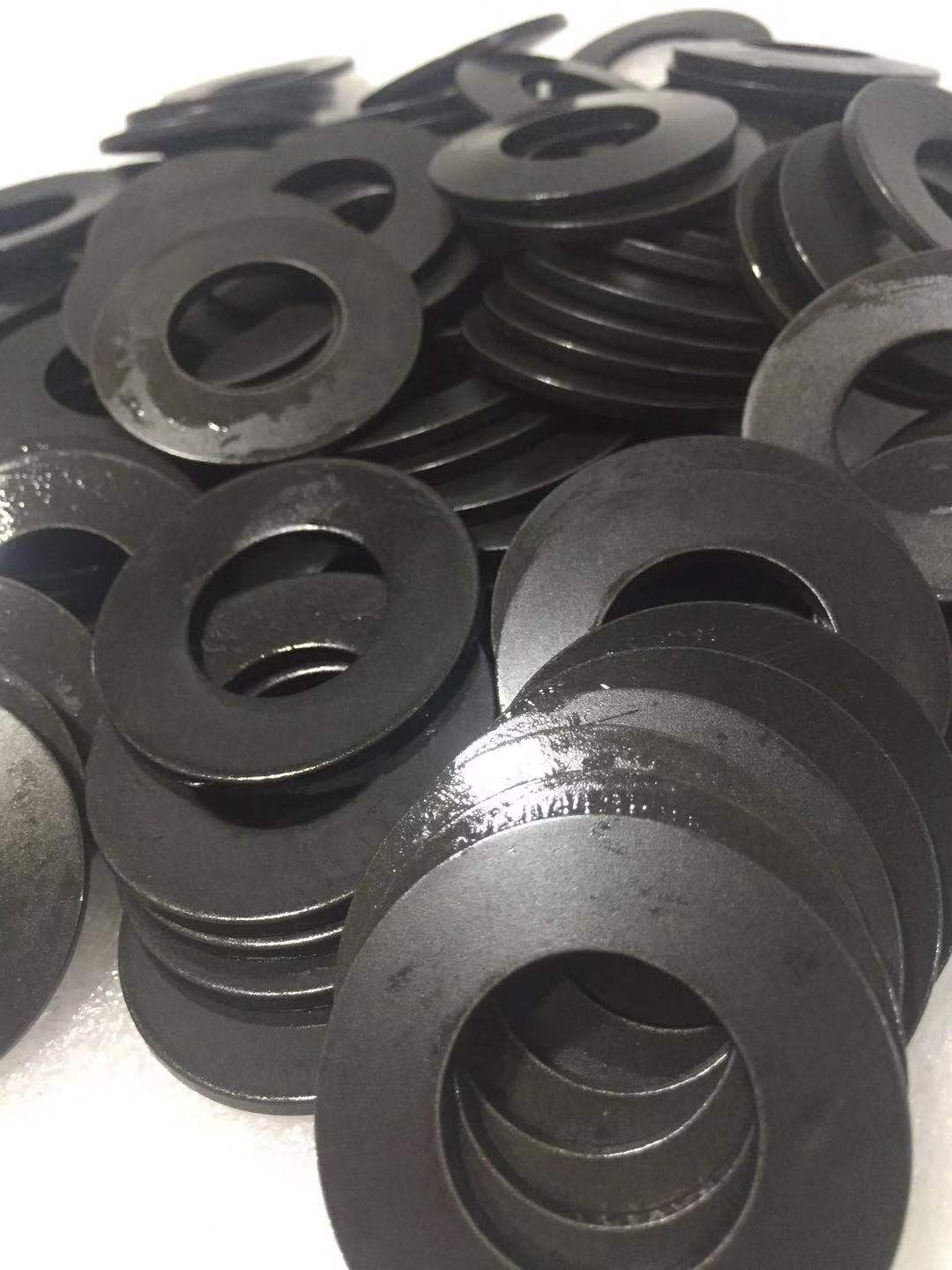

德国进口碟形弹簧

  • 所属分类:MUBEA碟形弹簧

  • 点击次数:
  • 发布日期:2020/11/26
  • 在线询价
详细介绍



德国MUBEA碟形弹簧致力于高质量碟形弹簧的生产已有50多年的历史。在国际上,Mubea是最高标准弹簧技术的代名词,所有的产品都是基于know-how,通过现代质量控制和数十年的生产 经验在德国Daadem工厂生产。

   德国MUBEA碟形弹簧根据性能和应用领域分类:普通碟形弹簧(电厂锅炉悬挂系统、安全阀门、变压器过载保护元件、连轴器、缆车、机床刀具夹头、升降机及电梯安全制动系统、工程车辆和轨道车辆用制动器、滚珠轴承的间隙补偿、减振器等)、开槽型碟形弹簧(自动变速箱、过载离合器、离合器等)、特殊弹簧(离合器、变速箱及变速器等)、波形弹簧(自动变速器、间隙补偿元件等)

   德国MUBEA碟形弹簧制作流程:工程设计——模具制造——选择材料——精密冲压——火焰切割——震动研磨——热处理——喷丸处理——防腐处理——质量检验——成品

  德国MUBEA碟形弹簧尺寸标准:普通外径(6-8-10-12-12.5-14-15-16-18-20-22.5-23-25-28-31.5-34-35.5-40-45-50-56-60-63-70-71-80-90-100-112-125-140-150-160-180-200-225-250);特殊外径(270-280-300-320-340-360-370-380-400-440-450-470-480-500-600-700-800



标准系列碟形弹簧(DIN2093标准尺寸)包括外径8mm到250mm的146格尺寸系列,所用材料为CK67和51CrV4,并均备有库存,可从仓库直接发运。标准表面防腐涂层采用磷化处理并涂油。
  特殊系列非标碟形弹簧包括外径从70mm到600mm的153格尺寸系列。特殊系列碟簧部分可以直接从仓库供货,但仓库备有生产用模具,可根据订单进行产品加工。标准表面防腐涂层采用磷化并涂油。
  不锈钢碟形弹簧产品系列采用X12CrNi17 7和X   7Cr NiAl17 7不锈钢材料,可从仓库供货。
  除此之外:我公司还可提供50CrV4标准材料外,可提供在高温低温以及易腐蚀的环境中所使用的特殊材料如抗磁性、耐腐蚀和耐热材料,如镍基合金和铍铜合金等。也可按照客户要求提供其它尺寸和材料的碟形弹簧

阀门:

设备制造,机械制造,化工

在开启状态下,快速制动阀门内的组合碟形碟簧通过液压作用预先加载。发生故障时,液压压力下降,碟形碟簧组复位,阀门关闭,流动停止。在这种情况下,通常使用滚珠自定心碟形碟簧组。

预装配组合碟形弹簧

设备制造,电站建造,机械制造

组合碟形弹簧用于锅炉悬挂系统,碟形弹簧组用于补偿支撑面的位置偏移,确保由于热膨胀引起载荷变化时,锅炉能够均匀下降。
  1
. 碟形弹簧特性
  行程短、负荷大。 所需空间小。组合使用方便。维修换装轻易。   经济、安全性高。
  2.材质:
  标准材质 CK67 依 DIN2093 规定用于厚度小于1.25毫米,如客户需要在非凡情况下也可应用在毫米厚。
  最高级的弹簧材料 51CrV4 ,可保证─15℃ 150℃   工作温度下弹簧特非常好。  适合于碟形弹簧在6毫米厚度以下
  3.表面处理:
  一般表面处理:磷酸处理后加润滑油
  非凡表面处理:镀锌、钢、铭、金属膜、烤漆等电镀有可能产生碳化层,如需非凡表 面处理时,请于本公司研讨。
  4.应用行业:
  用于机械设备工业、石油工业、汽车工业以及航空航天工业等领域特性
  5.组合式弹簧特性曲线
  (a)三片平行叠法,行程为1片,弹力为3倍。
  (b)四片串联叠法,行程为4片,弹力为1倍。
  (c)三片平行叠法,行程为3片,弹力为2倍。
  为平行叠法之渐减曲线与厚薄不同之碟形弹簧平行,串联组合成渐进曲线,较弱的弹簧必须有保护超载设计。
  6.设计注重事项:
  当碟形弹簧使用串联组合时,必须有内导柱或外套环,而内掌柱或外套环必须热处理至HRC52度后再研磨抛光。
  导柱之安装与弹片之问隙公差由下表了以查出

7.摩擦系数与避震
  A.不断的瞬间碰击,会使弹簧的寿命减低。
  B.当弹簧超负载或急速将压力鬆弛时会使弹簧产生歇斯底里现象而擦伤弹簧。
  C.显示经计算出之弹力,行程表以25X12.2X0.9亳米之簧片为例,4片平行叠4组及2片平行叠4组  之比较,可以很明显看出摩擦力之增加,越多片平行叠法会产生越大之摩擦力。
  8.碟形弹簧之压缩量与寿命关图
  A.碟形弹簧之压缩尽可能在10%~75%行程范围内工作。
  B.欢迎索取规格图表
  Bauer产品的防蚀性:
  bauer产品在“盐物实验中”,取得了“2500小时”的优异成绩。
  高疲劳寿命:
  几乎所有的BAUER碟形弹簧都在工厂内经过喷丸处理,以产生残余的应力,从而使产品具有高出DIN2093规定的疲劳寿命。
